ZHYQ气动罐底调节阀

一、气动罐底调节阀 产品概述

本公司研发生产的ZHYO气动罐底调节阀是一种特殊结构型式的单座调节阀,阀体成Y形,阀体流路流畅,流量大,压降损失小,阀座泄漏量符合ANSIBIG.104标准,气动罐底调节阀配用ZHA/B多弹式薄膜执行机构,基结构紧凑;输出力大。气动罐底调节阀最适宜控制容易沉积或含有颗粒的流体。

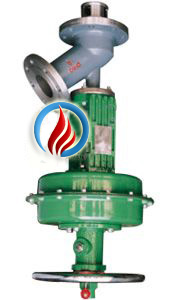

ZHYQ气动罐底调节阀 (薄膜执行器)
ZHYQ气动罐底调节阀 (薄膜执行器)

二、气动罐底调节阀 主要技术参数

公称通径 DN(mm) 25 40 50 65 80 100 150
阀座直径 dN(mm) 40 50 80 80 100 150 200
额定流量系数Kv 14 35 55 95 135 220 720
额定行程(mm) 25 40 50 75
信号范围Pr(KPa) 20~100、40~200、80~240、段幅:20~60、60~100
气源压力Ps(MPa) 0.14~0.4
固有流量特性 快开式
允许泄漏量 硬阀座:10-4×阀额定容量、软阀座:10-7×阀额定容量
公称压力PN(MPa) 1.6、4.0、6.4

三、气动罐底调节阀 主要零件材料

阀 体 ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
阀 芯 0Cr18Ni12Mo2、司钛莱合金堆焊
阀 座 聚四氟乙烯
阀杆、推杆 2Cr13、1Cr18Ni9Ti
波纹膜片 丁腈橡胶夹增强涤纶织物
膜 盖 A3
弹 簧 60Si2Mn
填 料 聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片 橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
精钜公司专业生产气动罐底调节阀系列产品,欢迎来电咨询气动调节阀产品详细信息.我们将竭诚为您提供优质的服务!
