ZJHB气动波纹管密封调节阀

一、气动波纹管密封调节阀 产品概述

本公司的ZJHBP/M气动波纹管密封调节阀是在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。气动波纹管调节阀上阀盖采用波纹管密封结构,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管密封调节阀也可用在真空的场合。调节阀的泄漏量符合ANSI B16.104标准。气动波纹管调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。

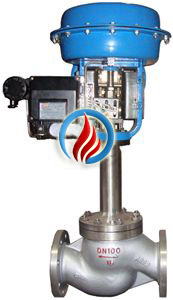

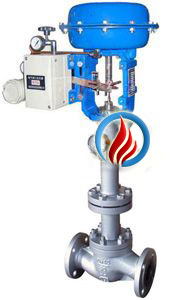

ZJHBP/M气动波纹管密封调节阀 ZJHBP/M气动波纹管密封调节阀
ZJHBP/M气动波纹管密封调节阀 ZJHBP/M气动波纹管密封调节阀

二、气动波纹管密封调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 波纹管密封型-40~+350℃
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
流量特性 等百分比、直线型

三、气动波纹管密封调节阀 执行器技术参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

四、气动波纹管密封调节阀 主要结构图

气动波纹管调节阀 (单座式) 气动波纹管调节阀 (套筒式)
气动波纹管调节阀 (单座式) 气动波纹管调节阀 (套筒式)

五、气动波纹管密封调节阀 主要零件材料

1 阀体 WCB 304 316 316L
2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
3

阀座 / 套筒

304 304 316 316L
4 阀芯 304 304 316 316L
5 导向套/并帽 304 304 316 316L
6 中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
7 阀盖 WCB 304 316 316L
8 阀杆 304 304 316 316L
9 波纹管 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 填料压盖 WCB 304 316 316L

六、气动波纹管密封调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

七、气动波纹管密封调节阀 外形图

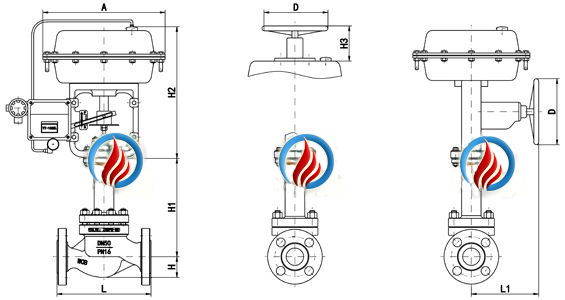

ZJHB气动波纹管调节阀 (外形尺寸图)
ZJHB气动波纹管调节阀 (外形尺寸图)

八、气动波纹管密封调节阀 安装连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 365 365 425 430 445 660 680 690 748 740 780
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
A 282 282 282 282 282 360 360 360 470 470 470
D 220 220 220 220 220 270 270 270 320 320 320
