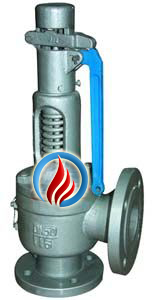

A48Y弹簧全启式安全阀

一、弹簧全启式安全阀 产品概述

精钜公司的A48Y弹簧全启式安全阀适于温度≤350℃的蒸汽、空气等介质的设备和管路上,作为超压保护装置,当设备和管路内压力超过允许值时,A48Y弹簧全启式安全阀自动开启,继而全量排放;当压力降低到规定值时,A48Y弹簧全启式安全阀自动关闭,保证设备和管路的安全运行。

A48Y弹簧全启式安全阀 A48Y弹簧全启式安全阀 (主要连接尺寸)
A48Y弹簧全启式安全阀 A48Y弹簧全启式安全阀 (主要连接尺寸)

二、弹簧全启式安全阀 主要零件材料

NO 零件名称
Name of part
A48Y-C A44Y-C A42Y-C
材料 Materials
A44Y-P A42Y-P
材料 Materials
A44Y-R A42Y-R
材料 Materials
1 阀 体 Body WCB ZG1Cr18Ni9Ti CF8M
2 阀 座 Nozzle 2Cr13 1Cr18Ni9Ti 316
3 调节圈 Adjusting ring ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 反冲盘 Disc holder ZG2Cr13 ZG1Cr18Ni9Ti 316
5 阀瓣 Disc 2Cr13 1Cr18Ni9Ti 316
6 导向套 Guide sleeve 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 阀盖 Bonnet ZG230-450 ZG230-450 ZG230-450
8 弹簧 Spring 50CrVA 50CrVA包覆氟塑料
Coated Teflon
50CrVA包覆氟塑料
Coated Teflon
9 阀 杆 Stem 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 扳 手 Lever ZG200-400 ZG200-400 ZG200-400
11 调整螺杆Adjusting bolt 45 2Cr13 2Cr13
12 保护 Cap ZG200-400 ZG200-400 316
  密封面材料Sealing surface of material 堆焊Co基硬质合金
Depositing stellite

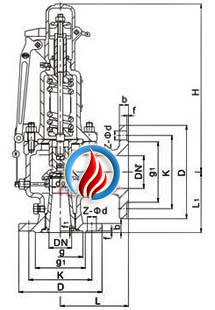

三、弹簧微启式安全阀 主要连接尺寸

型号 公称通径 do D K g g1 b f f1 Z-ød DN' D1 K1 g3 g2 b1 f' f1' Z1-ød1 L L1 ≈H
A48Y-16C 20 15 105 75 / 55 16 2 / 4-14 25 115 85 / 65 16 2 / 4-14 110 95 411
25 16 115 85 / 65 16 2 / 4-14 32 140 100 / 78 18 2 / 4-18 110 95 411
32 20 140 100 / 78 18 2 / 4-18 40 150 110 / 85 18 3 / 4-18 115 100 411
40 25 150 110 / 85 18 3 / 4-18 50 165 125 / 100 20 3 / 4-18 120 110 472
50 32 165 125 / 100 20 3 / 4-18 65 185 145 / 120 20 3 / 4-18 135 120 532
65 40 185 145 / 120 20 3 / 4-18 80 200 160 / 135 20 3 / 8-18 160 140 556
80 50 200 160 / 135 20 3 / 8-18 100 220 180 / 155 22 3 / 8-18 170 135 561
100 65 220 180 / 155 20 3 / 8-18 125 250 210 / 185 22 3 / 8-18 195 175 667
125 80 250 210 / 185 22 3 / 8-18 150 285 240 / 210 24 3 / 8-23 210 190 857
150 100 285 240 / 210 24 3 / 8-23 175 310 270 / 240 26 3 / 8-23 255 230 915
200 125 340 295 / 265 26 3 / 12-23 250 405 355 / 320 30 3 / 12-26 300 260 1073
250 150 405 355 / 320 30 3 / 12-26 300 460 410 / 375 30 4 / 12-26 350 320 1307
300 220 460 410 / 375 30 4 / 12-26 400 580 525 / 485 36 4 /

四、弹簧微启式安全阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的弹簧微启式安全阀产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精钜公司专业生产A48Y弹簧全启式安全阀系列产品,欢迎来电咨询A48Y弹簧全启式安全阀产品详细信息!
