A28H弹簧全启式安全阀

一、弹簧全启式安全阀 产品概述

A28H弹簧全启式安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上,A28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

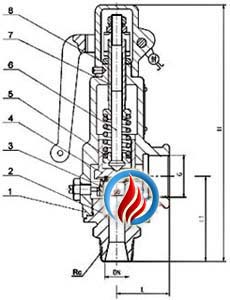

A28H弹簧全启式安全阀 A28H弹簧全启式安全阀 (主要连接尺寸)
A28H弹簧全启式安全阀 A28H弹簧全启式安全阀 (主要连接尺寸)

二、弹簧全启式安全阀 主要零件材料

NO 零件名称 A27H材料 A27W-P材料 A27W-R材料
1 阀体 HT350 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 35 ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti
3 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
6 阀杆 2Cr13 2Cr13 1Cr18Ni9Ti
7 调整螺杆 45 2Cr13 1Cr18Ni9Ti
8 保护罩 ZG200-400 ZG200-400 1Cr18Ni9Ti
/ 密封面材料 堆焊D507 堆焊Co基硬质合金

三、弹簧全启式安全阀 主要外形连接尺寸

公称通径 尺寸
do Rc L L1 G H
15 10 1/2" 40 65 1/2" 135
20 15 3/4" 45 70 3/4" 140
25 20 1" 45 76 1" 155
32 25 11/4" 55 85 11/4" 170
40 32 11/2" 55 85 11/2" 310
50 40 2" 67 100 2" 322
65 50 21/2" 76 112 21/2" 344
80 65 3" 110 135 3" 395

四、弹簧全启式安全阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的A28H弹簧全启式安全阀产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精钜公司专业生产A28H弹簧全启式安全阀系列产品,欢迎来电咨询弹簧全启式安全阀产品详细信息,我们将竭诚为您提供优质服务!
