Q47F/H固定式法兰球阀
一、固定式法兰球阀 产品概述
Q47F/H型固定式法兰球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。固定球阀与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式法兰球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
手动固定球阀有二段式和三段式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。
![固定式法兰球阀](images/gdqf-1.jpg) |
![固定式法兰球阀 (结构图)](images/gdqf-2.jpg) |

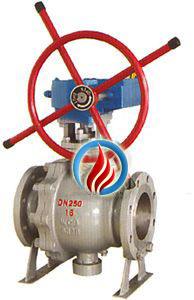

固定式法兰球阀 |

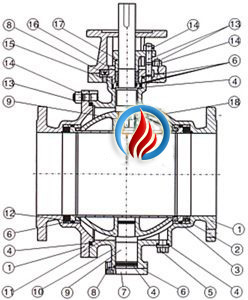

固定式法兰球阀 (结构图) |
二、固定式法兰球阀 产品概述
(1)O型固定式法兰球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
(2)阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
(3)O型固定球阀采用全通径或缩径设计,流通阻力小。
(4)金属硬密封O型固定式法兰球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。
(5)O型固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
(6)每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。
(7)具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。
(8)耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。
(9)自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。
三、固定式法兰球阀 主要零件材料
1 |
阀体 |
WCB |
A2116-WCB |
2 |
弹簧 |
60Si2aMn |
AISI 9260 |
3 |
密封圈 |
PTFE |
PTFE |
4 |
垫片 |
PTFE |
PTFE |
5 |
排污螺母 |
25 |
A105 |
6 |
"0" 型密封圈 |
橡胶 |
橡胶 |
7 |
底盖 |
25 |
A105 |
8 |
螺钉 |
35 |
A193-B7 |
9 |
固定轴 |
1Cr13 |
A276-410 |
10 |
滑动轴承 |
PTFE& |
PTFE& |
11 |
球体 |
1C18Ni9Ti |
SS304 |
12 |
阀盖 |
WCB |
A216-WCB |
13 |
阀座 |
25 |
A105 |
14 |
阀杆 |
1Cr33 |
A276-410 |
15 |
螺柱 |
35CrMoA |
A193-B7 |
16 |
螺母 |
35 |
A194-2H |
17 |
压套 |
25 |
A105 |
18 |
填料 |
PTFE |
PTFE |
19 |
支架 |
WCB |
A216-WCB |
20 |
填料压盖 |
WCB |
A2116-WCB |
21 |
键 Key |
45 |
AISI C 1045 |
四、固定式法兰球阀 设计规范
设计依据 |
国标系列 |
美标系列 |
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
连接法兰 |
GB/T9113
JB/T79 Hg20592 |
ANSI B16.5、B16.47 |
对焊端 |
GB/T12224 |
ANSI B16.25 |
试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
五、固定式法兰球阀 性能规范
压力等级 |
试验压力(MPa) |
公称压力(PN) |
磅级(Class) |
壳体试验 |
密封试验 |
1.0 |
- |
1.5 |
1.1 |
1.6 |
- |
2.5 |
1.76 |
2.5 |
- |
3.8 |
2.75 |
4.0 |
- |
6.0 |
4.4 |
6.4 |
- |
9.6 |
7.04 |
- |
150 |
3.0 |
2.2 |
- |
300 |
7.6 |
5.6 |
- |
600 |
15.0 |
11.0 |
- |
10K |
2.4 |
1.5 |
- |
20K |
5.8 |
4.0 |
六、固定式法兰球阀 主要外形图
![固定式法兰球阀 (蜗轮传动)](images/gdqf-3.jpg) |
![固定球阀(手柄传动)](images/gdqf-4.jpg) |
固定式法兰球阀 (蜗轮传动) |
固定球阀(手柄传动) |
七、固定式法兰球阀 主要外形尺寸
公称压力PN(Mpa) |
公称通径DN(Mpa) |
L |
D |
DI |
D2 |
b |
f |
Z-φd |
H(347型) |
1.6 |
50 |
216 |
160 |
125 |
100 |
18 |
3 |
4-18 |
|
65 |
24l |
180 |
145 |
120 |
18 |
3 |
4-18 |
|
80 |
283 |
196 |
160 |
136 |
20 |
3 |
8-18 |
|
100 |
306 |
215 |
180 |
165 |
20 |
3 |
8-18 |
|
125 |
356 |
245 |
2l0 |
185 |
22 |
3 |
8-18 |
|
150 |
394 |
280 |
240 |
2l0 |
24 |
3 |
8-23 |
305 |
200 |
467 |
336 |
296 |
266 |
26 |
3 |
12-23 |
398 |
250 |
53S |
405 |
355 |
320 |
30 |
3 |
12-25 |
495 |
300 |
6l0 |
460 |
4l0 |
375 |
30 |
4 |
12-25 |
580 |
350 |
686 |
620 |
470 |
436 |
34 |
4 |
16-26 |
625 |
400 |
762 |
580 |
626 |
485 |
36 |
4 |
16-30 |
720 |
450 |
864 |
640 |
585 |
545 |
40 |
4 |
20-30 |
770 |
500 |
914 |
706 |
650 |
808 |
44 |
4 |
20-34 |
840 |
600 |
1067 |
840 |
770 |
718 |
48 |
4 |
20-41 |
920 |
700 |
1245 |
9l0 |
840 |
788 |
50 |
5 |
24-41 |
990 |
2.5 |
50 |
216 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
24l |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
80 |
288 |
195 |
180 |
135 |
22 |
3 |
8-18 |
|
100 |
305 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
126 |
38l |
270 |
220 |
188 |
28 |
3 |
8-26 |
|
150 |
403 |
300 |
250 |
218 |
30 |
3 |
8-25 |
305 |
200 |
602 |
360 |
3l0 |
278 |
34 |
3 |
12-25 |
398 |
260 |
568 |
426 |
370 |
332 |
36 |
3 |
12-30 |
495 |
300 |
648 |
485 |
430 |
390 |
40 |
4 |
16-30 |
580 |
350 |
762 |
550 |
490 |
448 |
44 |
4 |
16-34 |
625 |
400 |
8S8 |
6l0 |
650 |
505 |
48 |
4 |
16-34 |
720 |
450 |
914 |
660 |
600 |
666 |
60 |
4 |
20-34 |
770 |
500 |
991 |
730 |
660 |
6l0 |
52 |
4 |
20-41 |
840 |
600 |
1143 |
840 |
770 |
718 |
56 |
5 |
20-41 |
920 |
700 |
1346 |
956 |
875 |
816 |
60 |
6 |
24-48 |
990 |
4.0 |
50 |
216 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
241 |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
80 |
293 |
196 |
160 |
136 |
22 |
3 |
8-18 |
|
100 |
305 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
125 |
38I |
270 |
220 |
188 |
28 |
3 |
8-25 |
|
150 |
403 |
300 |
250 |
218 |
30 |
3 |
8-25 |
305 |
200 |
602 |
376 |
320 |
282 |
38 |
3 |
12-30 |
398 |
250 |
568 |
445 |
385 |
345 |
42 |
3 |
12-34 |
495 |
300 |
648 |
5l0 |
450 |
408 |
46 |
4 |
16-34 |
580 |
350 |
762 |
570 |
5l0 |
466 |
52 |
4 |
16-34 |
625 |
400 |
838 |
656 |
685 |
636 |
68 |
4 |
16-41 |
720 |
450 |
914 |
680 |
610 |
560 |
60 |
4 |
20-41 |
770 |
500 |
991 |
755 |
670 |
612 |
62 |
4 |
20-48 |
840 |
600 |
1143 |
890 |
795 |
730 |
62 |
6 |
20-48 |
920 |
700 |
1346 |
996 |
900 |
835 |
68 |
5 |
24-54 |
990 |
八、订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
精钜公司专业生产固定式法兰球阀系列产品,欢迎来电咨询Q47F/H固定球阀产品详细信息.我们将竭诚为您提供优质的服务!
