D641W气动通风蝶阀
一、气动通风蝶阀 产品概述
精钜公司的气动通风蝶阀广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便,特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。气动通风蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。
|
|
气动通风调节蝶阀 (模拟量控制) |

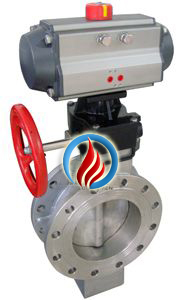

气动通风蝶阀 (开关量控制) |
二、气动通风蝶阀 产品特点
(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
三、气动通风蝶阀 主要设计标准
设计标准 |
GB/T2238-1989 |
法兰连接尺寸 |
GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
结构长度 |
GB/T12221-1989 |
压力试验 |
GB/T13927-2000;JB/T9092-1999 |
四、气动通风蝶阀 执行器技术参数
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构、双作用执行机构 |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、气动通风蝶阀 主要零件材料
零件名称 |
材料 |
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
密封圈 |
与阀体相同 |
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 |
氟塑料、柔性石墨 |
六、气动通风蝶阀 主要性能规范
公称通径 |
DN(mm) |
50~2000 |
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
密封试验 |
≤1.5%泄漏量
|
适用介质 |
煤气、含尘气体、烟道气等。 |
适用温度 |
-40~+800℃ |
七、气动通风蝶阀 安装连接尺寸
|
|
气动通风调节蝶阀 (配定位器) |
气动通风蝶阀 (标准型) |
八、气动通风蝶阀 安装连接尺寸
公称通径 |
结构长度 |
外形尺寸(参考值) |
连接尺寸标准值) |
重量(kg) |
0.05MPa和0.25MPa |
0.6MPa |
毫米 |
英寸 |
L |
H |
H1 |
A |
D |
D1 |
n-d |
D |
D1 |
n-d |
50 |
2 |
108 |
70 |
337 |
180 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
16 |
65 |
2-1/2 |
112 |
80 |
357 |
180 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
17 |
80 |
3 |
114 |
95 |
385 |
180 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
19 |
100 |
4 |
127 |
105 |
405 |
180 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
22 |
125 |
5 |
140 |
120 |
483 |
245 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
27 |
150 |
6 |
140 |
132 |
508 |
245 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
31 |
200 |
8 |
152 |
160 |
566 |
245 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
47 |
250 |
10 |
165 |
187 |
623 |
245 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
68 |
300 |
12 |
178 |
220 |
750 |
355 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
79 |
350 |
14 |
190 |
245 |
803 |
355 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
130 |
400 |
16 |
216 |
270 |
852 |
355 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
141 |
450 |
18 |
222 |
297 |
907 |
355 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
190 |
500 |
20 |
229 |
322 |
960 |
355 |
645 |
600 |
20-22 |
645 |
600 |
20-22 |
225 |
600 |
24 |
267 |
377 |
1080 |
550 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
245 |
700 |
28 |
292 |
430 |
1185 |
550 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
320 |
800 |
32 |
318 |
487 |
1300 |
550 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
405 |
900 |
36 |
330 |
537 |
1400 |
550 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
500 |
1000 |
40 |
410 |
587 |
1500 |
550 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
700 |
1200 |
48 |
470 |
702 |
1825 |
600 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
750 |
九、气动通风蝶阀 产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动通风蝶阀的技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
