美标Y型过滤器
一、美标Y型过滤器 产品概述
美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,美标Y型过滤器适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。通流快速,故压力损失小,抗污性强,排渣方便。广泛用于蒸汽,空气,水,油品,煤炭,涂料,等多种介质,保护管线系统各种设备,水泵,阀门等。
|
|
美标Y型过滤器(法兰连接) |
美标Y型过滤器(螺纹连接) |
二、美标Y型过滤器 应用规范
设计与制造
|
符合MFG标准 |
试验与检验 |
符合API598 |
结构长度 |
符合MFG标准 |
法兰尺寸 |
符合ANSI B16.5 |
三、美标Y型过滤器 主要性能规范
磅级 |
150Lb |
300Lb |
600 |
试验压力 |
壳体试验 |
3.0MPa |
6.5MPa |
15MPa |
适用温度 |
-29~425℃ |
适用介质 |
水、油、天然气 |
四、美标Y型过滤器 主要零件材料
零件名称 |
材料 |
阀体 |
碳钢、不锈钢、黄铜 |
滤网盖 |
碳钢、不锈钢、黄铜 |
滤芯网 |
不锈钢 |
密封件材质 |
柔性石墨、聚四氟乙烯 |

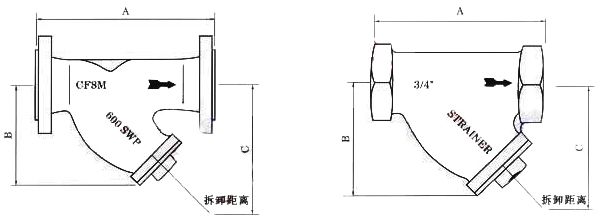

五、美标Y型过滤器 结构图
|
美标Y型过滤器 (结构图) |
六、美标Y型过滤器 主要连接尺寸
口径(in) |
ANSI法兰连接 |
螺纹连接 |
B |
C |
滤网面积cm2 |
150LB |
300LB |
600LB |
A |
A |
A |
A |
1/2" |
127 |
127 |
130 |
75 |
70 |
110 |
27 |
3/4" |
145 |
150 |
150 |
80 |
80 |
130 |
43 |
1" |
154 |
160 |
160 |
90 |
90 |
150 |
73 |
11/4" |
180 |
180 |
200 |
110 |
130 |
235 |
135 |
11/2" |
200 |
210 |
230 |
120 |
147 |
260 |
164 |
2" |
230 |
240 |
250 |
140 |
180 |
320 |
251 |
21/2" |
290 |
290 |
/ |
210 |
200 |
325 |
327 |
3" |
310 |
310 |
/ |
/ |
205 |
330 |
361 |
4" |
315 |
351 |
/ |
/ |
255 |
405 |
545 |
5" |
410 |
401 |
/ |
/ |
315 |
510 |
843 |
6" |
473 |
478 |
/ |
/ |
345 |
560 |
1117 |
8" |
593 |
600 |
/ |
/ |
440 |
710 |
1909 |
10" |
730 |
730 |
/ |
/ |
503 |
760 |
2010 |
七、美标Y型过滤器 订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的美标Y型过滤器产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
精钜公司专业生产美标Y型过滤器系列产品,欢迎来电咨询内螺纹过滤器产品详细信息,我们将竭诚为您提供优质服务!
