本页导航:GM高真空隔膜阀
本公司的GM型高真空隔膜阀用于接通或切断真空(压力)系统管路中的介质流。高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。高真空隔膜阀适用温度:NBR -25~100℃ FKM -30~150℃。适用介质:空气及非腐蚀性气体适用范围:105~1.3×10-4 漏率:6.7×10-4。
GM高真空隔膜阀 | GM高真空隔膜阀 |
---|
阀门泄漏率 | ≤1.3×10-4Pa.L/S. |
---|---|
适用温度 | -25~+80℃(丁腈橡胶)、-30~+150℃(氟橡胶) |
适用范围 | |
连接型式 | 使用压力范围(Pa) |
活套法兰 | 0.6×106~1.3×10-4 |
焊接法兰 | 1.6×106~1.3×10-4 |
快卸法兰 | 0.1×106~1.3×10-4 |
螺纹连接 | 1.6×106~1.3×10-4 |

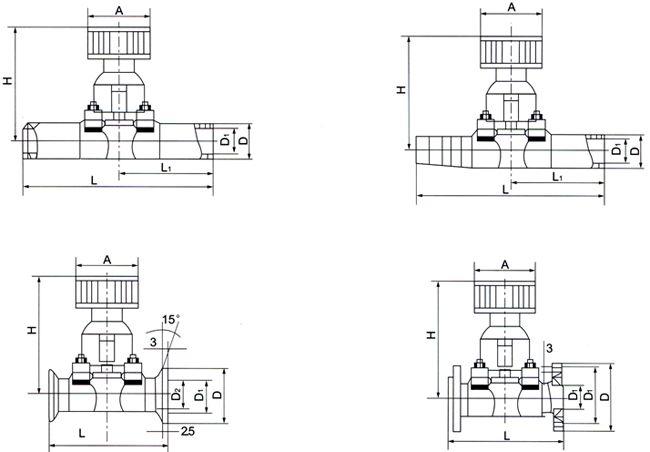

GM高真空隔膜阀 (结构图) |
---|
GM高真空隔膜阀活套法兰连接(GB6070)(图一)
型号 | DN | Do | D | n-φc | W | H/H1 | L |
---|---|---|---|---|---|---|---|
GM-10 | 10 | 40 | 55 | 4-φ6.6 | 65 | 89/99 | 75 |
GM-16 | 16 | 45 | 60 | 4-φ6.6 | 80 | 89/99 | 108 |
GM-20 | 20 | 50 | 65 | 4-φ6.6 | 80 | 91/102 | 118 |
GM-25 | 25 | 55 | 70 | 4-φ6.6 | 80 | 110/123 | 120 |
GM-32 | 32 | 70 | 90 | 4-φ9 | 80 | 129/138 | 146 |
GM-40 | 40 | 80 | 100 | 4-φ9 | 120 | 139/159 | 150 |
GM-50 | 50 | 90 | 110 | 4-φ9 | 120 | 159/186 | 180 |
GM高真空隔膜阀快卸法兰连接(GB4982)(图二)
型号 | DN | D1 | D | W | H/H1 | L |
---|---|---|---|---|---|---|
GM-10 | 10 | 12.2 | 30 | 65 | 89/99 | 75 |
GM-16 | 16 | 17.2 | 30 | 80 | 89/99 | 108 |
GM-20 | 20 | 26.2 | 40 | 80 | 91/102 | 118 |
GM-25 | 25 | 26.2 | 40 | 80 | 110/123 | 120 |
GM-32 | 32 | 34.2 | 55 | 80 | 129/138 | 146 |
GM-40 | 40 | 41.2 | 55 | 120 | 139/159 | 150 |
GM-50 | 50 | 52.2 | 75 | 120 | 159/186 | 180 |
GM高真空隔膜阀I型焊接管连接(图三)
型号 | DN | D | W | H/H1 | L |
---|---|---|---|---|---|
GM-10 | 10 | 17 | 65 | 89/99 | 75 |
GM-25 | 25 | 32 | 80 | 110/123 | 120 |
GM-40 | 40 | 45 | 120 | 139/159 | 150 |
GM-50 | 50 | 57 | 120 | 159/186 | 180 |
GM高真空隔膜阀II型焊接管连接(图四)
型号 | DN | D | W | H/H1 | L |
---|---|---|---|---|---|
GM-10 | 10 | 17 | 65 | 89/99 | 75 |
GM-25 | 25 | 32 | 80 | 110/123 | 120 |
GM-40 | 40 | 45 | 120 | 139/159 | 150 |
GM-50 | 50 | 57 | 120 | 159/186 | 180 |
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高真空隔膜阀产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
