PSW温控型电动执行器

一、PSW温控型电动执行器 产品概述

PSW温控型电动执行器是以AC220V单相交流电源作为驱动电流,利用被调介质自身能量实现温度自动调节的新型执行器。它本身带有了温度传感器PT100和温度控制器ST数显表,被调介质的温度由传感器反馈至ST数显表,再经过PID来精确控制阀门的开度或流量大小,实现了真正的机电一体化。此执行机构器具有体积小、重量轻、控制精度高、使用方便等优点。

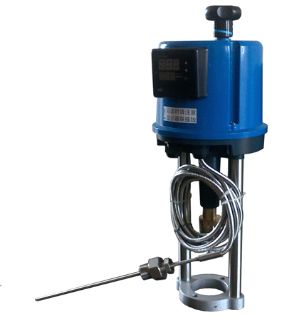

PSW温控型电动执行器
PSW温控型电动执行器

二、PSW温控型电动执行器 基本操作

1:菜单参数代码设置:
㈠按2#菜单键,显示Sn 进入参数代码设置状态,分别有四种状态:Sn4.20;Sn4.12A;Sn4.20A;Sn2.12A;Sn1.5V(再按一下退出)
㈡按3#或4#键改变代码内容。如在oS参数代码中利用3#或4#键,可选择全开、全关、保持、设定四种代码内容。注意,选完后需按5#键确认。
㈢按5#键可切换参数代码如:Sn、oS、SU、CF……等。
2:手动/自动控制切换按5#键,手动与自动可以互相切换,同时M指示灯与A指示灯也同时互相切换。
3:复位键的应用:任何情况下, 按复位键(即1#键)即可回到程序的起始位,此时蜂鸣器发出连续“嘟、嘟……声”,按5#键切换即停。
4:在手动指示灯(M)亮的状态下,直接按3#键或4#键可以执行输出轴的下降和上升。
5:阀门位置自整定操作:
㈠首先利用与限位开关接触上下调整凸块,调整阀门的上下限位,即阀门的满度和零位。
㈡同时按下1#(先)键、5#(后)键,再同时放开1#(先)键,5#(后)键。这时8#灯AT亮起,进入自整定设置状态,显示AT。此时,输出轴不论在何位置,都会自动向下至阀门零位。(若输出轴此时已在零位则不动)
㈢此时数码管后三位显示的是电压值,这时要脱开并旋转电位器上的齿轮(铜)使电压值的调整到0.10~0.30范围,一般行程控制在0.20左右,行程越大,取值越小,但必须在上述范围内调整方法。调整完毕再使电位器上的齿轮与齿条板啮合。凡行程变化,凸块位置须重新调整,同时自整定要重新重操作一遍。
㈣按下5#键确认,自整定随之开始,输出轴先向上走一小段后自动向下走至零位,再自动回反向上至满度。听到“嘟,嘟”两声后,自整定AT灯灭,自整定结束。
6:PSK操作说明
㈠(开关型,不用信号输入)采用外接220VAC控制阀位并能从显示窗口清楚读到阀位反馈的信号值。
㈡调整阀门的零度和满度。
㈢按要求进行自整定操作。面板下端(图中23#), 控制板上装有ASK接线端子,供客户选择ASK操作时使用。切断电源,取下面板,将外接220VAC电源线接在ASK接线端子上。切记!最左面的(COM)端子接中线,中间的(DOWN)和右面的(UP)端子接相线,分别控制下降和上升。(接错位置会把控制板击穿)
㈣以上检查无误后,按5#键切换成手动状态。M灯亮操作倒顺开关便可进行ASK操作。
7:关于220VAC接线端(分别为9#、10#端子)此接线端为220VAC千万不可接错,否则会击穿控制板。
8:手轮操作:需在切断电源条件下使用。

三、PSW温控型电动执行器 功能与设置

1、数码管显示oS表示断信号保护选择
2、数码管显示oSoPEn 表示执行机构处于全开位置
3、数码管显示oSCLoS 表示执行机构处于全关位置
4、数码管显示oSHoLd 表示执行机构处于保持位置
5、数码管显示oS SU 表示执行机构处于设定位置
6、数码管显示SU 表示在0~100%范围内设定
7、数码管显示CF 0 表示正作用(正转),控制信号增大时,执行机构输出轴向上运动
8、数码管显示CF 1 表示反作用(反转),控制信号增大时,执行机构输出轴向下运动
9、数码管显示dF 表示 回差 在0.7~3.0%范围内设定
10、数码管显示HI 表示执行机构输出行程上限限幅设定,但要>Lo
11、数码管显示Lo 表示执行机构输出行程下限限幅设定,但要<HI
12、数码管显示dL 表示输入控制信号数字滤波(灵敏度),dL越大,输入信号越稳定,范围0.3~1.0

精钜公司专业生产PSW温控型电动执行器系列产品,欢迎来电咨询PSW温控型电动执行器产品详细信息!
