D943H/F/X电动法兰蝶阀

一、电动法兰蝶阀 产品概述

精钜公司的电动法兰蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。电动法兰蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。电动法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。电动法兰蝶阀主要有三偏心和单偏心两个结构形式,密封形式有金属密封和四氟密封及橡胶密封三种。金属密封结构主要适用于≥300度以上的工况场合;四氟密封结构适用于≥180度以内的工况场合;四氟密封结构适用于≥120度以内的工况场合;法兰式电动蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。目前法兰式电动蝶阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

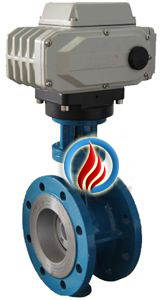

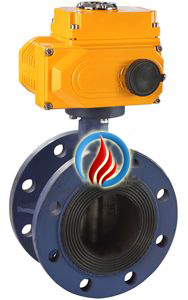

D943H/F电动法兰蝶阀 (硬密封结构) D941X电动法兰蝶阀 (软密封结构)
D943H/F电动法兰蝶阀 (硬密封结构) D941X电动法兰蝶阀 (软密封结构)

二、电动法兰蝶阀 结构特点

(1)体积小、重量轻、操作轻巧、便于安装、维修。
(2)密封性能优良可靠、零泄漏,使用寿命长。
(3)流量特性趋于直线,调节性能最优。
(4)结构简单,开关迅速,90°旋转启闭。
(5)可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

三、电动法兰蝶阀 主要技术参数及性能

公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JB/T79、GB/T9113、HG20594-97
连接形式 法兰式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

四、电动法兰蝶阀 执行器技术参数

电源电压 AC220/380V,50/60Hz
输出力矩 50N·M~2000N·M
动作范围 0~90° 0~360°
动作时间 15秒/30秒/60秒
保护装置 过热保护
环境温度 -30°~60°
手动操作 同附带手柄操作
限位 电气、机械二重限位
防护等级 相当于IP-65
防爆等级 ExdII BT4;特殊要求可定制ExdII BT6
位置测量 可选装开关或电位计
驱动电机 8W/E
进线接口 PE1/2〞进线线锁

五、电动法兰蝶阀 主要零件材料

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨

六、电动法兰蝶阀 外形图

D943H/F/X电动法兰蝶阀 (配HR执行器) D943H/F/X电动法兰蝶阀 (配DZW执行器)
D943H/F/X电动法兰蝶阀 (配HR执行器) D941X电动法兰蝶阀 (配DZW执行器)

七、电动法兰蝶阀 安装连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
1.0MPa 1.6MPa 2.5MPa
L1 H1 H D D1 z-Фd D D1 z-Фd D D1 z-Фd
50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

八、电动法兰蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精钜公司专业生产D943电动法兰蝶阀系列产品,欢迎来电咨询法兰式电动蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
